ZRH-H(X)系列
手持型智能传感器拧紧工具

产品说明产品优势技术参数

您现在的位置：首页 > 产品中心

产品说明

线缆接口：
一体式纯金属螺纹锁紧式航空插头，提供更高的稳定性及使用寿命保障
工具吊环：
连接稳定，更换便捷
换向按钮：
单击正反转切换，支持功能自定义
三色灯环：
支持全面的功能：正反转状态提示、拧紧结果提示，任务链状态提示，且支持用户在软件端进行功能自定义编程启停压板
支持压板启动及下压启动：
下压启动时，用户可在软件自定义下压力的大小（1-200N）
手持壳体：
航空铝合金外壳，强度高、重量轻，自带拧紧防滑竖纹
内置力传感器：
可选配单扭矩传感器或扭矩及装配复合力传感器
夹持底座：
工具夹持安装，底座自带外螺纹，可与一体式吸钉模组快速集成
批头快换：
上推即快换，内置弹簧缓冲，更安全更稳定
标准批头：
所有机型均支持标准批头，经济、便捷易获得

产品优势

内置力传感器 |
可实时检测真实的力输出，实现力的闭环控制（而非电流式工具的非闭环估算力输出）
装配压力检测（选配） |
可支持拧紧扭矩及装配压力两个维度力检测
更宽的扭矩范围 |
可提供 0.05~30.0 N.m 扭矩输出
更宽的转速范围 |
可提供 0~1800 rpm 任意调速
高精度，高稳定性 |
当量程精度可稳定控制在±5%，CMK≥1.67(±5% 6-Sigma)
高寿命、低噪音、低发热 |
使用高能量密度的空心杯无刷电机提供更高性能输出
高性能，但重量轻 |
微扭工具本体重量＜310 g
防静电设计 |
与控制器及线缆的整套系统的接地电阻＜4Ω
人体工学设计 |
更舒适的握感，具有更好的作业体验
静音作业 |
空心杯无刷电机，噪音低< 70dB (A)
可编程灯光交互 |
工具自带三色灯环，不同结果及状态，提供不同的灯光颜色提示
多把工具间的防错 |
同一工位使用多把工具，工具间可相互通讯，实现扭矩及顺序防错
支持下压启动 / 压板启动 |
工具支持压板启动及下压启动，下压启动时用户可自定义启动压力大小（1-200N）
多项质量认证 |
产品已获得欧盟CE及美国FCC认证

技术参数

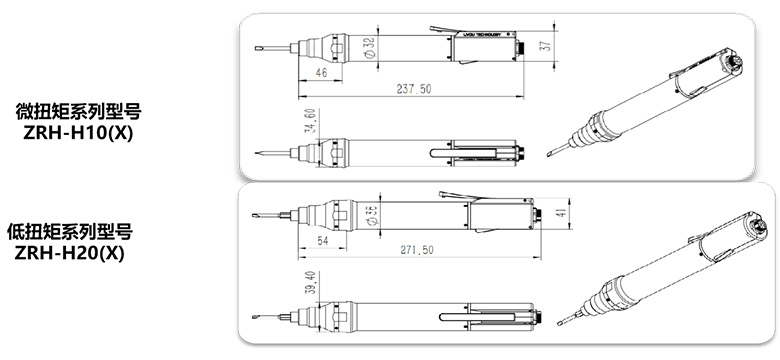

ZRH-H10 微扭系列直柄手持工具选型列表（0.05~1.0 NM）

型号 MODEL	扭矩范围 TORQUE RANGE						装配压力 PRESSURE	转速 MAXSPEED	长度 MAXSPEED	重量 WEIGHT	批头 DRIVER
	MIN	MAX	MIN	MAX	MIN	MAX	装配压力 PRESSURE	转速 MAXSPEED	长度 MAXSPEED	重量 WEIGHT	批头 DRIVER
	N.m	N.m	Kgf.cm	Kgf.cm	in/lb	in/lb	N	rmp	mm	g
ZRH-H10(A)	0.05	0.40	0.51	4.08	0.44	3.54	0~100	1800	238	305±10	双翼 / 半月 WS-HW
ZRH-H10(B)	0.10	0.60	1.02	6.12	0.89	5.32	0~100	1200	238	305±10	双翼 / 半月 WS-HW
ZRH-H10(C)	0.20	1.00	2.04	10.20	1.77	8.86	0~100	600	238	305±10	双翼 /WS

ZRH-H20 低扭系列直柄手持工具选型列表（0.5~30.0 NM）

型号 MODEL	扭矩范围 TORQUE RANGE						装配压力 PRESSURE	转速 MAXSPEED	长度 MAXSPEED	重量 WEIGHT	批头 DRIVER
	MIN	MAX	MIN	MAX	MIN	MAX	装配压力 PRESSURE	转速 MAXSPEED	长度 MAXSPEED	重量 WEIGHT	批头 DRIVER
	N.m	N.m	Kgf.cm	Kgf.cm	in/lb	in/lb	N	rmp	mm	g
ZRH-H20(D)	0.30	3.00	3.06	30.59	2.66	20.58	0~200	1300	272	610±10	HEX 1/4”
ZRH-H20(F1)	1.00	7.00	10.20	71.40	8.86	62.02	0~200	1000	272	630±10	HEX 1/4”
ZRH-H20(H)	3.00	12.00	30.60	122.40	26.58	106.32	0~200	550	292	780±10	HEX 1/4”
ZRH-H20(I)	5.00	15.00	51.00	153.00	44.30	132.90	0~200	220	272	750±10	HEX 1/4”
ZRH-H20(J)	5.00	30.00	51.00	204.00	44.30	177.20	0~200	280	345	1050±10	SQR 3/8”
ZRH-H20(K)	5.00	50.00	51.00	306.00	44.30	265.8	0~200	300	345	1050±10	SQR 3/8”

选型说明：① 产品选型中，装配压力检测功能为选配版本，非标准配置； ② 如需要下压式启动的功能，需选择带装配压力检测的设备。
