ZRH-2012DSH
举升式 点数机

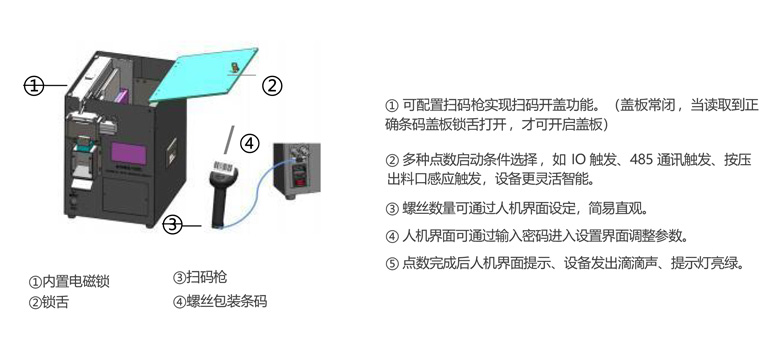

① 可配置扫码枪实现扫码开盖功能。（盖板常闭，当读取到正确条码盖板锁舌打开，才可开启盖板）
② 多种点数启动条件选择，如 IO 触发、485 通讯触发、按压出料口感应触发，设备更灵活智能。
③ 螺丝数量可通过人机界面设定，简易直观。
④ 人机界面可通过输入密码进入设置界面调整参数。
⑤ 点数完成后人机界面提示、设备发出滴滴声、提示灯亮绿。
输入输入信号说明
| 八芯IO头脚位 | ||
| 脚位 | I/O | 功能 |
| 1 | 0V | 公共端0V |
| 2 | X3 | 启动/复位输入 |
| 3 | X4 | 备钉启动输入 |
| 4 | Y5 | 报警输出 |
| 5 | Y4 | 备钉完成输出 |
| 6 | NA | 无 |
| 7 | NA | 无 |
| 8 | X10 | 补钉启动输入 |
|
三芯485头脚位 |
|
| 脚位 | 功能 |
| 1 | 通讯485- |
| 2 | GND |
| 3 | 通讯485+ |
|
RS485通讯说明：
|
||
| 设备站号 : |
1 串口参数 :19200,8,E,1
|
通信协议：ModbusRTU
|
|
通信地址 :
|
0x4D->备钉完成 (bit)
|
0x4E-> 补钉启动 (bit)
|
|
|
0x4F-> 备钉启动 (bit)
|
0x18-> 补钉数量 (word)
|
