ZRH-P(X)系列
枪型智能传感器拧紧工具
可实时检测真实的力输出，实现力的闭环控制（而非电流式工具的非闭环估算力输出）
可支持拧紧扭矩及装配压力两个维度力检测，提供更多的控制维度
可提供 0.05~30.0 N.m 扭矩输出
可提供 0~1800 rpm 任意调速
当量程精度可稳定控制在±5%，CMK≥1.67(±7.5% 6-Sigma)
使用高能量密度的空心杯无刷电机提供更高性能输出
工具本体最大重量＜1200 g
与控制器及线缆的整套系统的接地电阻＜4Ω
更舒适的握感，具有更好的作业体验
空心杯无刷电机可保证更低的噪音< 70dB (A)
工具自带三色灯环，不同结果及状态，提供不同的灯光颜色提示
同一工位使用多把工具，工具间可相互通讯，实现扭矩及顺序防错
工具支持压板启动及下压启动，下压启动时用户可自定义启动压力大小（1-200N）
产品已获得欧盟CE及美国FCC认证
ZRH-P10 微扭系列 枪式手持工具选型列表（0.05~1.0 NM）
|
型号 MODEL |
扭矩范围 TORQUE RANGE |
装配压力 PRESSURE |
转速
MAXSPEED
|
长度
MAXSPEED
|
重量
WEIGHT
|
批头
DRIVER
|
|||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
||||||
|
N.m |
N.m |
Kgf.cm |
Kgf.cm |
in/lb |
in/lb |
N | rmp | mm | g |
|
|
|
ZRH-P10(A) |
0.05 | 0.40 | 0.51 | 4.08 | 0.44 | 3.54 | 0~100 | 1800 |
242.5
|
625±10
|
双翼 / 半月
WS-HW
|
|
ZRH-P10(B) |
0.10 | 0.60 | 1.02 | 6.12 | 0.89 | 5.32 |
0~100 |
1200 |
242.5
|
625±10
|
|
|
ZRH-P 10(C) |
0.20 | 1.00 | 2.04 | 10.20 | 1.77 | 8.86 |
0~100 |
600 |
242.5
|
625±10
|
双翼 /WS |
选型说明：①产品选型中，装配压力检测功能为选配版本， 非标准配置;② 如需要下压式启动的功能， 需选择带装配压力检测的设备。

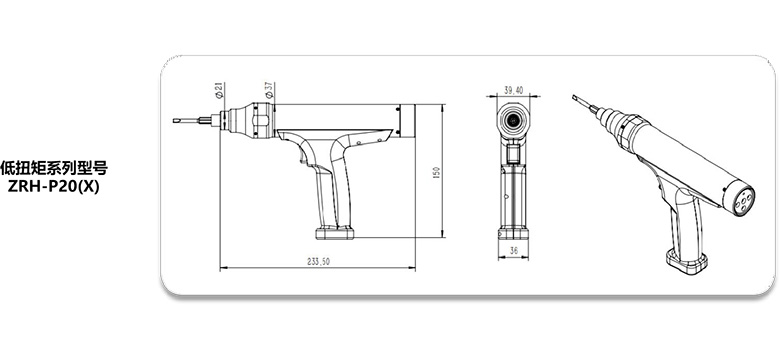

ZRH-P20 低扭枪式手持工具选型列表（0.5~30.0 NM）
|
型号 MODEL |
扭矩范围 TORQUE RANGE |
装配压力 PRESSURE |
转速
MAXSPEED
|
长度
MAXSPEED
|
重量
WEIGHT
|
批头
DRIVER
|
|||||
|
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
||||||
|
N.m |
N.m |
Kgf.cm |
Kgf.cm |
in/lb |
in/lb |
N | rmp | mm | g |
|
|
|
ZRH-P20(D)
|
0.30 | 3.00 | 3.06 | 30.59 | 2.66 | 20.58 |
0~200 |
900 |
242.5
|
825±10
|
HEX 1/4”
|
|
ZRH-P20(F1)
|
1.00 | 7.00 | 10.20 | 71.40 | 8.86 | 62.02 | 0~200 | 1000 |
242.5
|
845±10
|
HEX 1/4”
|
| ZRH-P20(H) | 3.00 | 12.00 | 30.60 | 122.40 | 26.58 | 106.32 | 0~200 | 550 |
242.5
|
930±10
|
HEX 1/4”
|
| ZRH-P20(J) | 5.00 | 20.00 | 51.00 | 204.0 | 44.30 | 177.20 |
0~200 |
280 | / | / |
SQR 3/8”
|
|
ZRH-P20(K)
|
5.00 | 30.00 | 51.00 | 306.00 | 44.30 | 265.80 |
0~200 |
300 | / | / |
SQR 3/8”
|
备注：产品选型中，装配压力检测为选配版本，非标准配置；如需要下压式启动的功能，需选择带装配压力检测的设备
